Nulla gáz generátor



Az automatikus levegőminőség-ellenőrző rendszer levegőellenőrző műszereit rendszeresen kalibrálni kell a pontosság és a pontosság érdekében. Ezt úgy valósítják meg, hogy szabványos gázt táplálnak be az asztalba. A műszer standard gázzal történő kalibrálásakor a nullapontot nulla gázzal kell kalibrálni.

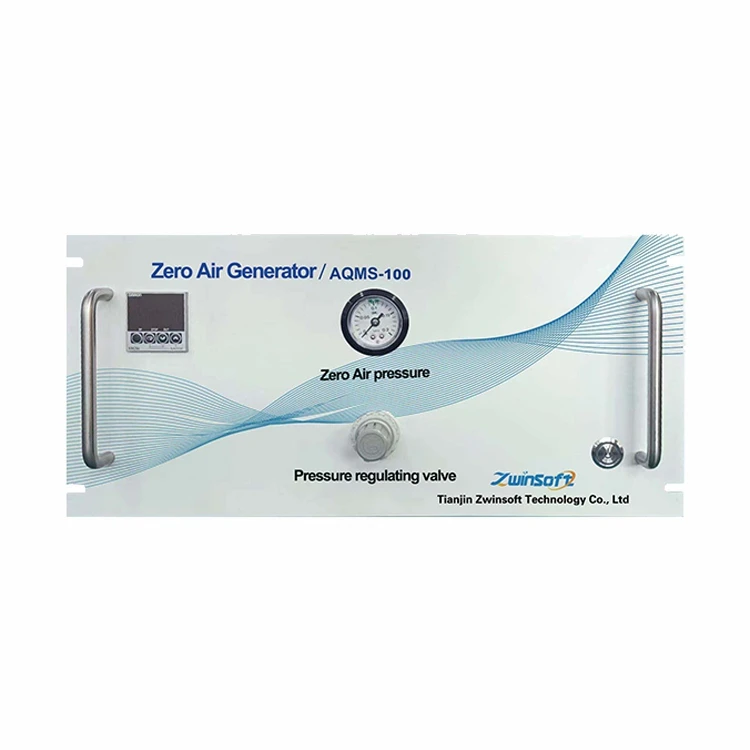

A cégünk által piacra dobott AQMS -100 nulla levegő generátor elsősorban városi környezeti levegőminőség-ellenőrző műszerek és beltéri levegőminőség-ellenőrző műszerek nullponti kalibrálására szolgál. A műszer előnyei a stabil kimeneti nulla levegőáramlás, az alacsony harmatpont, a száraz és tiszta nulla levegő, valamint az egyszerű kezelés.



1. Stabil kimenet nulla légáramlás
2.Gyors válaszidő+
3. Egyszerű működés
4. Alacsony harmatpont
5. Száraz és tiszta nulla levegő



1. Erős vízeltávolítási képesség a három osztályú, automatikus dehidratáló rendszerrel.
2. Hosszú élettartamú So2, NO, No2 és H2S eltávolítóval.
3. Nagy hatékonyságú CO és szénhidrogén eltávolítóval.
4. Tiszta és száraz nullázó gázt generál, stabil áramlással és nyomással.
5. Akár 20L/perc nulla gázáramlás, állítható kimeneti nyomás.
6. Könnyű kezelhetőség, kevesebb rutin karbantartás.
7. Felhő használható öblítőgázként a permeációs csövekben és kemencében, valamint oxidáló gázként a FID analizátorhoz
8. A külső légkompresszor automatikus leeresztő funkcióval rendelkezik felügyelet nélküli állapotban







Az AQMS -100 nullagáz-generátor levegősűrítésű hűtőrendszerből, vízeltávolító rendszerből, HC/CO-eltávolító reakciórendszerből, NO reakciórendszerből, NO2-eltávolító ,03, SO2-, H2S-, NH3-rendszerből és a végső részecske-eltávolító nullagáz-kimenetből áll. rendszer, a rendszer gázköre a 1-2 ábrán látható



Ábra 1-2 AQMS - 100 gáz áramkör diagram



1.Tömörítve levegő hűtés rendszer

A kompresszorból kilépő levegő nyomása és páratartalma magas. A magas páratartalmú levegő áthalad a rézcsöves hűtőn, és használat közben a hűtő szél hatására a légáram elszállítja a hőt, és a levegő hőmérséklete csökken. Ilyen magas nyomású és alacsony hőmérsékleti viszonyok között a levegő relatív páratartalma eléri a legmagasabbat, Normál légköri viszonyok között a levegő túltelített lesz.



2.Víz eltávolítás rendszer

A túltelített levegő áthalad a vízeltávolító szűrőn, hogy megvalósítsa a víz és a gáz elválasztását, és a levegőben lévő folyékony nedvesség elválik a levegőtől. A leválasztott víz a mágnesszelepen keresztül távozik. A mágnesszelepet 30 percenként egyszer nyitják ki a leeresztéshez, és a leeresztési idő minden alkalommal 5 másodperc. A vízeltávolító szűrő után a levegő a regeneratív gázmosóba kerül, a regeneratív gázmosó feladata pedig a levegőben lévő gáznemű nedvesség további eltávolítása.

Két molekulaszűrős dob felváltva működik, amikor az egyik molekulaszűrős dobot a levegő mosására használják, a másikat regenerálják, hogy felkészüljenek a következő légmosásra. Amikor a műszert aktiválják, 5/2- A mágnesszelep a nagynyomású levegőt a két molekulaszita patron egyikébe irányítja, míg a másik patront a légkörbe vezeti. Amikor a levegő áthalad az első hengeren, a molekulaszita szinte az összes gáznemű nedvességet képes eltávolítani, és száraz levegőt bocsát ki. A száraz levegő egy része a tolózáron át a molekulaszűrőket tartalmazó második hengerbe jut. Mivel a második henger molekuláris szitával kapcsolódik a légkörhöz, a száraz levegő a második hengerben gyorsan kitágul, térfogata nő, a relatív páratartalom csökken, és gyorsan kiürül a légkörbe, és a hengerben lévő nedvességet elvezeti. a száraz levegő által. A molekulaszitákat regeneráltuk. A két molekulaszűrős henger felváltva működik, és a munkafrekvencia kétpercenként változik.

Mivel a molekulaszitákat tartalmazó két patron felváltva működik, az egyik víztelenítés, míg a másik regenerálása folyamatban van, a molekulaszitákat nem kell cserélni.



3.HC / CO eltávolítás reakció rendszer

A rendszer a levegőben lévő kis mennyiségű szénhidrogént CO2-vé és H2O-vá alakítja, a CO pedig CO2-vé alakul. A reakciórendszer egy külső burkolatot tartalmaz, amely magas hőmérsékletű reakciókamrát tartalmaz, és a reakciókamra granulált nemesfém katalizátorokkal van felszerelve. A reakciókamrát hőelemes fűtőtest fűti, kívülről hőszigeteléssel van feltöltve.

A reakció elve a következő:



4.NEM eltávolítás reakció rendszer

A rendszer Purafilben van Oxidálószer hatására a reakció hőmérséklete szobahőmérséklet, és a levegőben lévő NO NO2-dá alakul. A Purafil NO-nak szentelt oxidálószer NO2-vé alakult A Purafil oxidálószer korlátozott élettartamú és lila színű. Amikor a lila 80%-a barna-sárgává alakul, az oxidálószert ki kell cserélni.

A reakció elve a következő:



5.N02 , 03 , 502 , H2S , NH3 eltávolítás reakció rendszer

A rendszer aktív szenet használ a NO2, 03, SO2, H2S és NH3 eltávolítására. Az aktív szenet 6 havonta cserélni kell. Ha ezeknek a gázoknak a tartalma a levegőben magas, az aktív szén életciklusa lerövidül. Ha a kalibráló műszer nulla gázzal van ellátva, ha a mért jel Ha a pozitív jel jelentősen megváltozik, először meg kell fontolni az aktív szén cseréjét.



6.Döntő színpadon szemcsés eltávolítás nulla levegő kimenet rendszer

A végső részecskeeltávolító rendszer a finom részecskék kiszűrésére szolgál a kimenő nulla levegőben, és a szűrő szintje 10 mikron.



TÉTEL	Név	ábra
1	VENTILÁTOR	/
2	NÉVTÁBLÁZAT	/
3	Aktív szén mosóberendezés	/
4	NINCS mosógép	/
5	LEVEGŐ BEVEZETÉS	1/4"
9	SZILEDVEZÉS	1/4"
10	KIMENET	1/4"
11	TÁPELLÁTÁSI INTERFÉSZ	220VAC, 50Hz





Név	Index
Kimenet	10 SLPM, ha 30 Psig
Harmatpont	<-20C
S02	<0.025ppb
NEM	<0.025ppb
NEM2	<0.025ppb
O3	<0.3ppb
CO	<0.01ppm
Légkompresszor	Külső
Felszerel	asztali
Üzemi hőmérséklet	(0-40) C
Tápegység	110vac, 60Hz
SÚLY	14 kg
Dimenzió	55,4 cm x 48,5 cm x 22,5 cm
